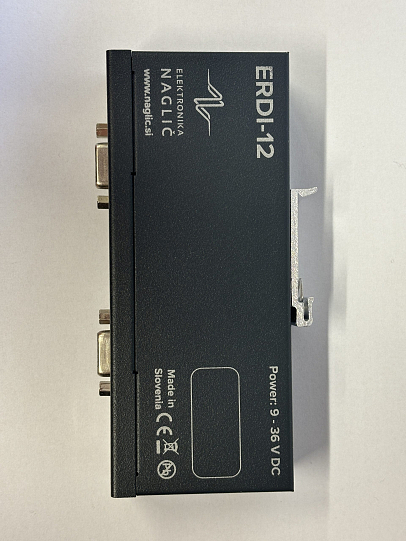

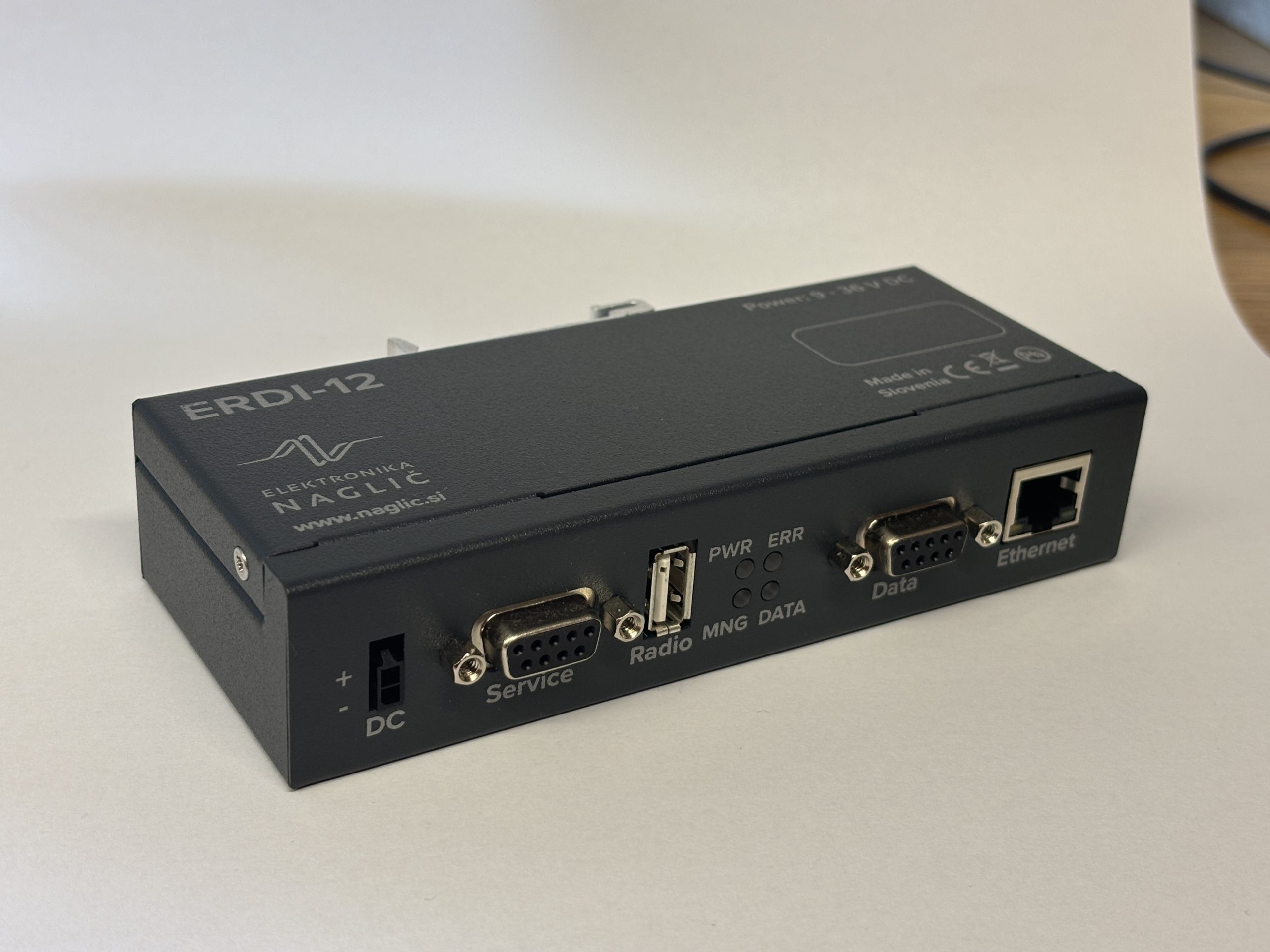

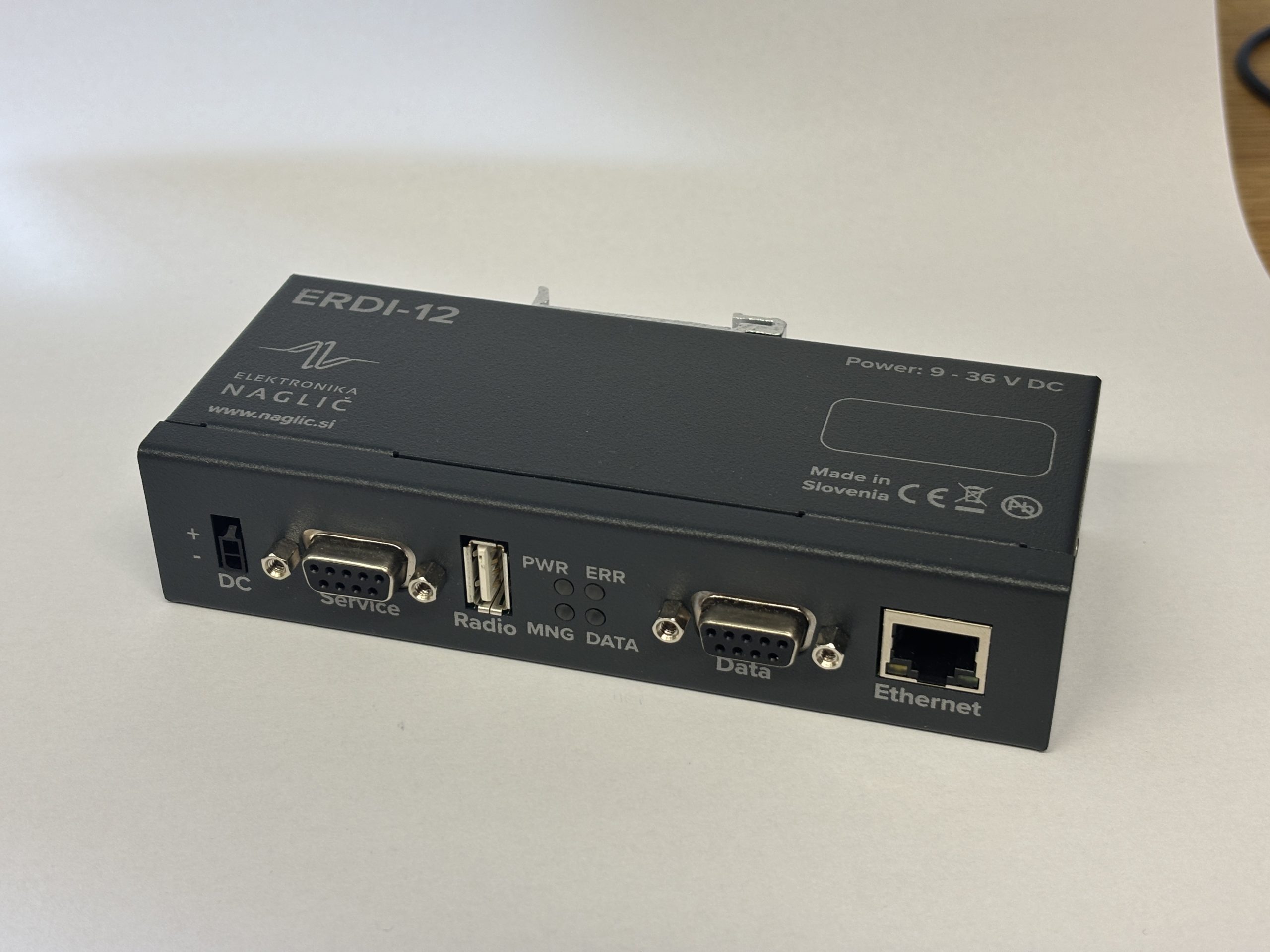

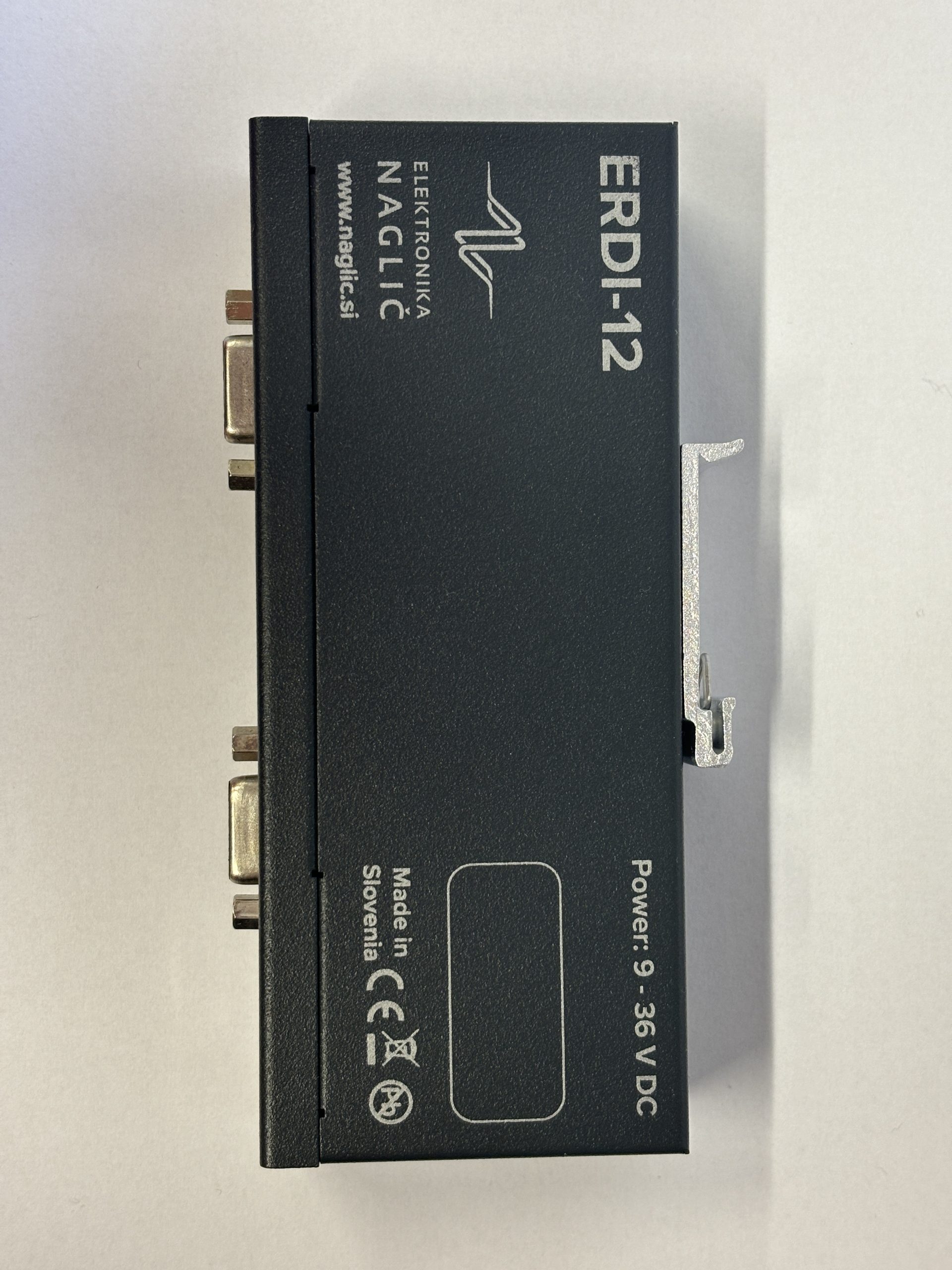

Vmesnik za prenos podatkov preko RS232|RS485|Ethernet
Kataloška številka: ERDI-12

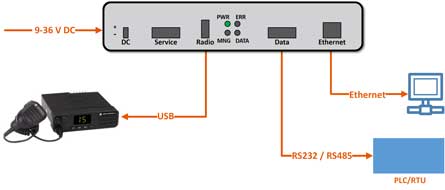

Vmesnik za prenos podatkov preko RS232|RS485|Ethernet, ERDI-12, je bil leta 2012 prvi vmesnik za prenos podatkov med Motorolinimi DMR radijskimi postajami serije DM3000 in DM4000/E in drugimi napravami na RS232 ali RS485 serijski komunikaciji.
Z vmesnikom ERDI-12 lahko priključimo naprave, ki:
- upravljajo z motorji, stikali in drugo krmilno elektroniko
- merijo tlak in nivo vode ter napetost na omrežju,
na radijsko postajo Motorola serije DM3000 in DM4000/E.
ERDI-12 omogoča izmenjavo podatkov med objekti, ki so ključnega pomena za vodovodna, električna in druga omrežja. S tem pa zagotovimo nemoteno in varno povezavo v obdelovalni center infrastrukture.
ERDI-12-USB kabel NonIP ni v kompletu z vmesnikom in ga je potrebno naročiti posebej.
Lastnosti
- Združljivo z Motorola MOTOTRBO™ radijskimi postajami serije DM3000 in DM4000/E
- Povezava čez USB priključek v non-IP načinu
- RS232, RS485 ali Ethernet priključek za zunanje naprave
- Zanesljiv prenos podatkov z uporabo 16 bitnega CRC preverjanja in ponavljanjem
- Digipeater opcija
- Dolžina paktov do 500 bajtov
ERDI-12 protokoli
- Transparentni (s fiksnim naslovnikom: skupina ali specifičen radio)
- Transparentni s potrditvami (ko je naslovnik specifičen radio)
- Transparentni z naslavljanjem
- DNP.3
- IEC-101
- Modbus ASCII
- Modbus RTU
- PROT1
Variante
- ERDI-12-2: RS232 vmesnik
- ERDI-12-4: RS485 vmesnik
- ERDI-12-2E: RS232 in omrežni (ethernet) vmesnik
- ERDI-12-4E: RS485 in omrežni (ethernet) vmesnik
- Napajanje: 9 – 36 V DC
- Servisni vmesnik: RS232

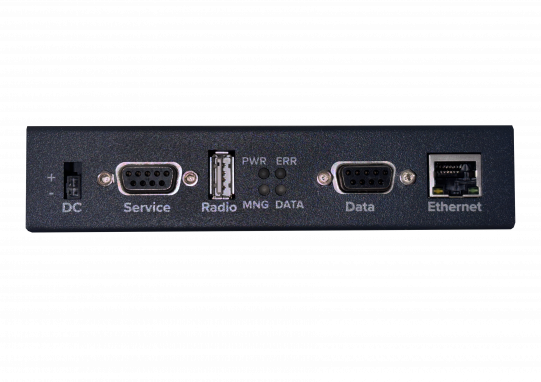

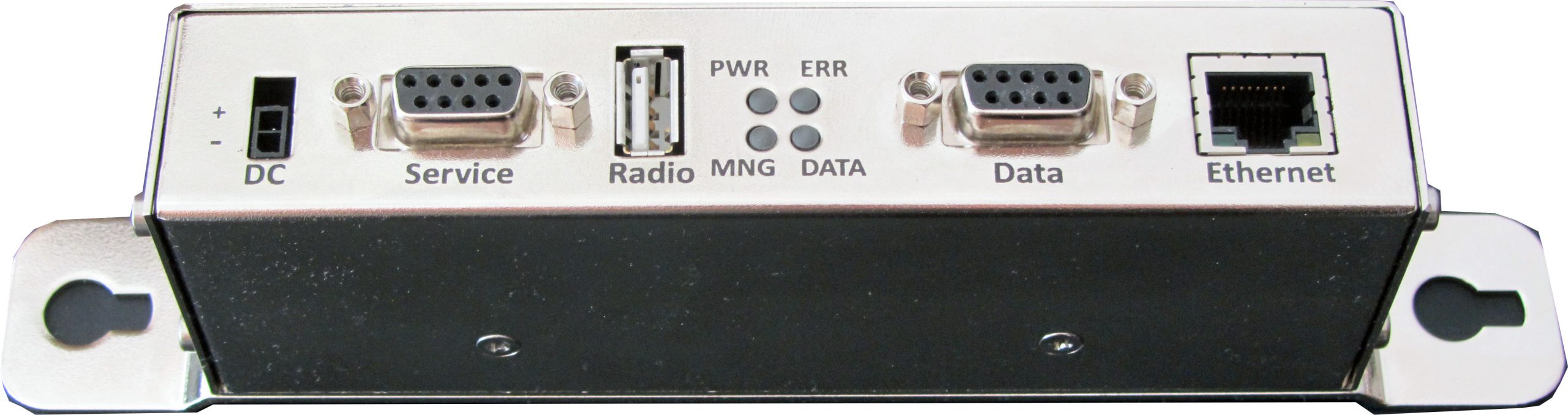

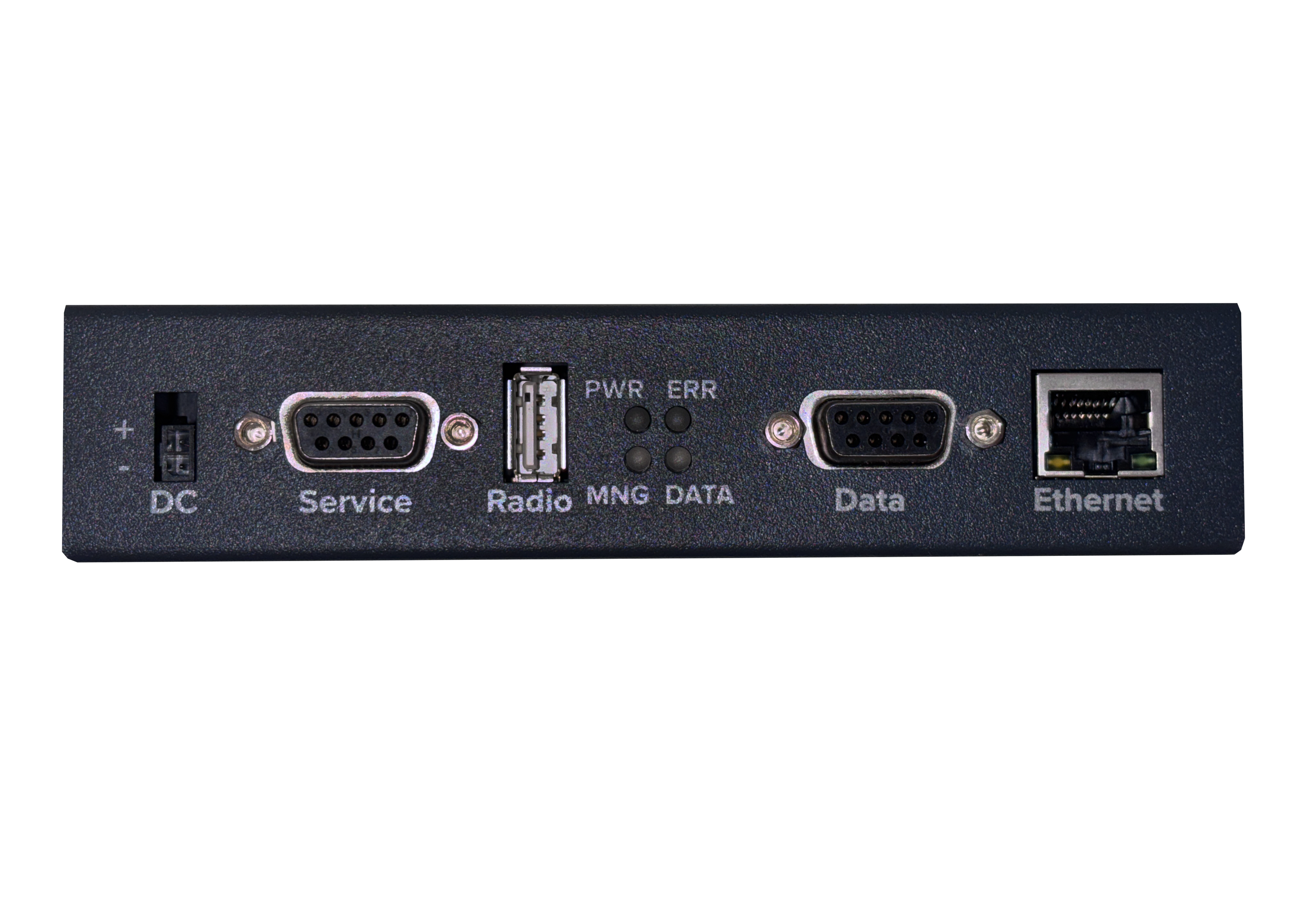

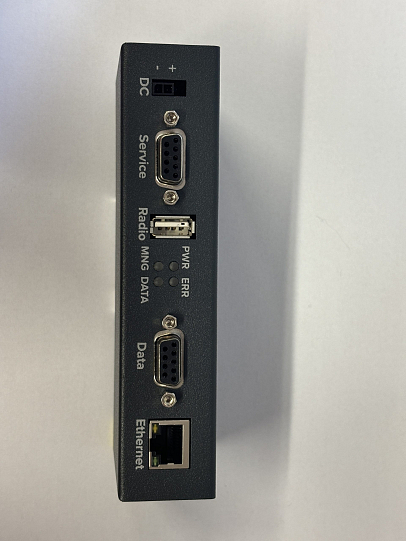

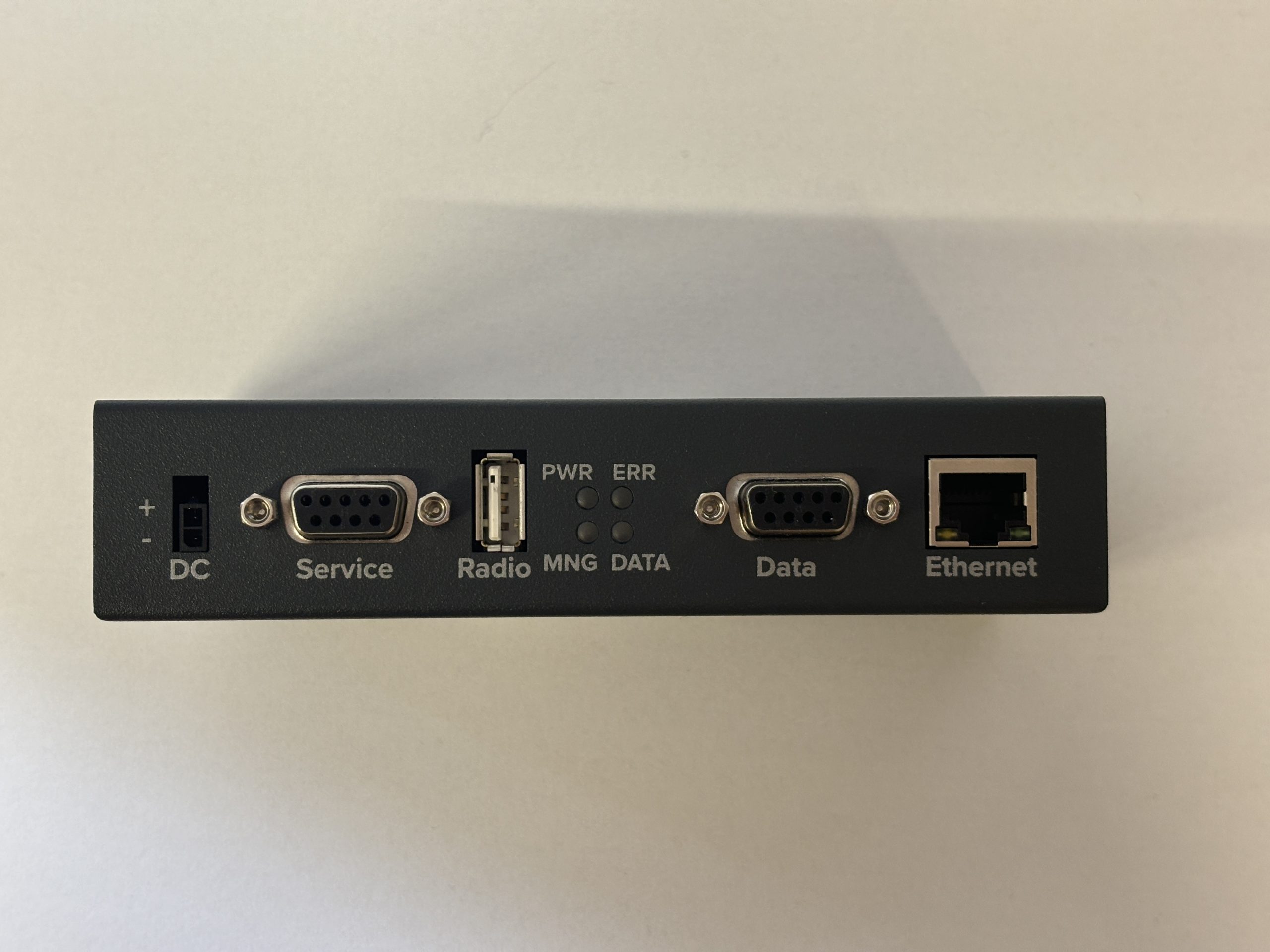

- LED indikatorji: PWR, MNG, DATA, ERR
- Serijski vmesnik: Hitrost podatkov: 150 – 115200bps
- Oblika podatkov: 7 ali 8 bitov
- Število stop bitov: 1 ali 2
- Pariteta: Brez paritete
- Kontrola pretoka podatkov: Brez, RTS/CTS
- Dolžina paketa: 1-500
- Povezava na postajo: USB
- Hitrost omrežne povezave: 10/100 Mbps
- Območje delovanja: -40 °C / 70°C
- Dimenzije: 270 x 70 x 290 [mm]
- Teža: 345 g
- Pakirano v kartonsko škatlo dimenzij: 210 x 108 x55 [mm], teža: 426 g. Osnovnemu paketu je priložen napajalni kabel.
ERDI-12 je objavljen tudi v Motorolinem katalogu (september 2015) na strani 138-139.
Za ta izdelek smo prejeli diplomo za inovacijo GZS v letu 2016. Zbornik lahko prenesete tukaj. Novico pa si lahko preberete tukaj.
